Фільтри і фільтр-преси призначені для видалення з молока або молочних продуктів механічних домішок, осаду або окремих складових компонентів, а мембранні фільтраційні апарати – для розділення молока і молочних продуктів на фільтрат і концентрат.

Молоко
Для очищення незбираного і знежиреного молока використовуються спеціальні фільтри і фільтр-преси



Основного частиною цього обладнання є: перегородки. У фільтрах і фільтр-пресах використовують проникливі перегородки.

У молочній промисловості використовують фільтри для очищення незбираного і знежиреного молока, сумішей морозива від механічних домішок, видалення сторонніх домішок і білкових частинок. У фільтр-пресах проходить відділення білкових згустків після осадження казеїну або альбуміну при освітленні сироватки у виробництві молочного цукру, а також виділення кристаликів молочного цукру.

Фільтри бувають періодичної і безперервної дії. Залежно від конструкції фільтруючого елемента фільтри ділять на циліндричні і дискові.

Фільтри для очищення молока бувають відкриті і закриті.

Фільтри і фільтр-преси

Рис. 1 — Дисковий фільтр

1 — корпус; 2,5 — патрубки для молока; З — кран для випуску залишків молока; 4 — опора; 6 — прокладки; 7 — отвори; 8 — фільтруючі диски; 9 — повітряний клапан; 10 — кришка; 11 — обойма; 12 — внутрішній стакан.

Закритий дисковий фільтр періодичної дії (рис. 1) складається з корпуса (1), закритого зверху кришкою і який має клапан. З боку корпуса розміщений патрубок для входу молока, знизу патрубок з трубою для виходу молока з фільтра. Всередині корпуса встановлені диски з отворами, між якими затиснені фільтруючі елемент.

Молоко поступає під тиском всередину центрального циліндричного стакана через патрубок (2), проходить через отвори (7) в дисках (8) і фільтруючі елементи (прокладки 6), виводиться з стакана по трубі.

Циліндричний фільтр з фільтруючим елементом багаторазового використання (рис. 2) це корпус з конічним днищем і сферичною кришкою. Внизу корпуса розміщені патрубки для підводу продукту і відводу очищеного молока. Всередині корпуса знаходяться, дві латунні сітки з фільтруючою тканиною: внутрішньою і зовнішньою. Молоко під тиском поступає через патрубок у фільтр і послідовно проходить внутрішню і зовнішню сітки. З фільтра молоко виводиться через патрубок.

Циліндричний фільтр

Рис. 2. Циліндричний фільтр з фільтруючим елементом багаторазової дії

1 — кришка, 2 — гумова прокладка; 3 — корпус; 4 — зовнішня стінка; 5 — внутрішня стінка; 6 — патрубок для виходу молока: 7 — патрубок для входу молока; 8 -підставка.



Цей фільтр конструктивно простий. У ньому немає рухомих елементів. Недоліки – мала фільтрувальна поверхня, короткий цикл роботи і часте розбирання і збирання для заміни фільтрувальної тканини.

При середньому забрудненні молока (вміст домішок 0,05…07%) циліндричні фільтри можуть працювати без розбирання 1,5…2 год. Тому для безперервної роботи фільтрів їх виконують двокамерними з можливістю почергової роботи кожної з них.

Фільтри володіють перевагою перед сепараторами-молокоочисниками в тому випадку, якщо молоко очищують від частинок з густиною нижче, ніж густина плазми молока. Фільтр затримує частинки визначеного розміру незалежно від їх густини.

Нині розроблені фільтри багаторазового використання типу ФМ-ОЗМ з пробивних і плетених механічних сіток. Виготовляються способами електронно-променевої розмірної обробки і багато-пуансонної штамповки. їх переваги: не потребують додаткових фільтрувальних матеріалів; очистка фільтра здійснюється зворотнім потоком мінімального об’єму промивної рідини; всі вузли виконані з кислостійкої нержавіючої сталі. Термін їх експлуатації – до 10 — 15 років.

Робочими елементами фільтр-пресів є рами і плити, які розміщені почергово. Плити покривають фільтрувальною тканиною. В одному фільтр- пресі знаходиться 10 — 60 рам. При збиранні отвори в рамах і плитах повинні співпадати, в результаті чого утворюються канали. З такого каналу вихідна рідина через отвори поступає всередину рами. Осад затримується тканиною, а фільтрат проходить через неї і стікає по рифленій поверхні плити. Через отвори в плитах, фільтрат попадає в збірний жолоб.

Плити (2) і рами (3) фільтр-преса (рис. 3) виготовляють з чавуну. Стиснення плит і рам здійснюється гвинтовим гідравлічним або електромеханічним затискачем.

Фільтр-прес

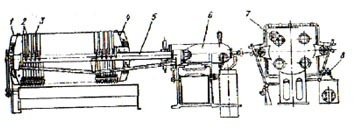

Рисунок 3 — Фільтр-прес

1,4 — нерухома і рухома кінцеві плити; 2 — плити; 3 — рама; 5 — станина; 6 — гідравлічний зажим; 7 — штуцер вводу суспензії, промивної води і стисненого повітря; 8 — кран для відводу фільтрату і промивної води.

Фільтр-преси працюють при тиску до З˙105 … 4˙105 Па. По мірі заповнення рам осадом швидкість фільтрування зменшується. Протягом короткого часу швидкість фільтрування може залишатись постійною внаслідок збільшення тиску. Коли тиск досягає постійного граничного значення, швидкість фільтрування зменшується.
