Закатні машини

Для герметизації банок з продуктом застосовують машини автоматичні і напівавтоматичні закатні для металевих і скляних банок. Для консервного виробництва випускаються закатні машини таких типів:

  • ЗК1 – автоматичні для скляної тари;
  • ЗК2 – автоматичні вакуумні для скляної тари;
  • ЗКЗ – автоматичні для скляної тари для агрегатування з наповнювачем;
  • ЗК4 – напівавтоматичні для скляної тари;
  • ЗК5 – автоматичні для наповнення металевої і комбінованої тари;
  • ЗК7 – автоматичні для циліндричної металевої тари для агрегатування; з заповнювачем;
  • ЗК8 – напівавтоматичні для наповнення металевої і комбінованої тари.
Для герметизації банок з продуктом пид час консервації застосовують закатні
Під час консервації продуктів для герметизації банок застосовуються закатні машини

Позначення закатної машини складається з позначення її типу, номінальною об’єму тари (в літрах) і номінальної продуктивності (в банках за хвилину).

Наприклад, типорозмір ЗК2-1-125 означає, що це автоматична вакуумна закатна машина для герметизації скляних банок об’ємом до 1 л, продуктивністю 125 банок за хвилину.

Напівавтоматичні закатні машини ЗК4-3-16, ЗК4-10-12, Б4-КЗК-77, Б4- КЗК-77-01 (рис. 79) призначені для закупорювання скляної тари об’ємом до 3 і 10 л; напівавтоматичні закатні машини ЗК8-5-16, ЗК8-10-12 (за конструкторською документацією відповідно Б4-КЗК-77-02, П4-КЗК-77-03) призначені для закупорювання металевої тари об’ємом до 5 і 10 л.

Закатні машини

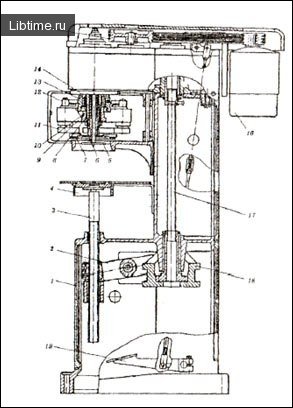

Рис.79. Закатна машина ЗК4-3-16 (Б4-КЗК-77)

1 — станина, 2 — вилки, 3 — шток, 4 — стіл, 5 — виштовхувачі, 6 — верхній патрон, 7 — закатні ролики, 8 і 10 — порожнисті вали, 9 — планшайби, 11 — роликотримач, 12 — відтискні ролики, 13, 18 -кулаки, 14 — зовнішній вал шестерні, 15 — привід, 16 — електродвигун, 17 — вал, 19 — педаль.

Під час натискання на педаль включається однообертова муфта, при цьому закатна головка здійснює одинадцять обертів. Банка з надітою на неї кришкою піднімається до закатної головки і закупорюється. Нижній патрон із закупореною банкою опускається, після чого банку знімають вручну.

Автоматичні закатні машини ЗК5-1-250 і ЗК5-5-63 — це автомати, призначені для закатування, маркування, обліку наповненої циліндричної металевої і комбінованої тари і видачі її на нерухомий стіл.

Складовими машини ЗК-1-125 є станина, механізм приймання, механізм подачі, закатна карусель, викидний механізм, пульт керування, коробка швидкостей і енергоустаткування.

Аналогічну конструкцію має закатна машина 3К-5-63, яка належить до автоматів карусельного типу безперервної дії.

Принцип роботи закатних машин ЗК5-1-250 і ЗК5-5-63 однаковий. Наповнені банки надходять до механізму приймання. На конвеєрі під час проходження гвинта банка відтискає важіль блокування, після чого механізм викидає кришку, яка маркірується і далі балка подається в закатну карусель. Тут на банку кладеться кришка, банка з кришкою встановлюється в патрон закатного механізму і закатується. Закатна банка знімаєтеся з нижнього патрона і викидною зірочкою виводиться з машини.

Для утворення правильного і герметичного подвійного закатного шва на машинах будь-якої конструкції необхідно, щоб ролики першої операції зробили 5-7, а ролики другої операції 3-5 обертів по шву.

Фігурні або прямокутні консервні банки закатують на машинах, в яких ролики першої і другої операцій рухаються по направляючій залежно від форми банки.
