Чотирикімнатний садовий будинок

Спробуємо побудуватти чотирикімнатний садовий будинок, який легко може виконати роль дачного будинку.

Садовий будинок
Будівництво садового будинку
    • Будівельний об’єм — 408,8 м3, у тому числі підвалу—127,7 м3.
    • Площа забудови — 50,96 м2.
    • Загальна площа з урахуванням підвалу (гаража) — 114,2 м2.
    • Загальна площа без урахування підвалу (гаража) — 74,6 м2.
    • Площа гаража — 39,6 м2.

Чотирикімнатний садовий будинок

Технічні характеристики

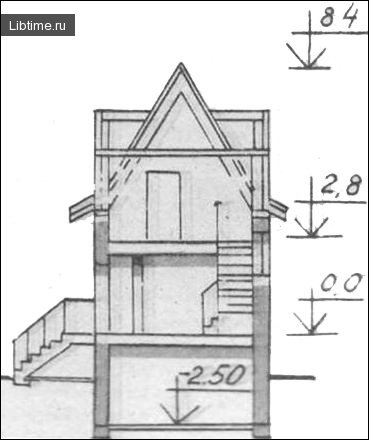

Будиночок у розрізі

Будиночок у розрізі

Будівельні конструкції та вироби

  • Фундаменти — стрічкові, бутобетонні.
  • Стіни внутрішні і зовнішні та перегородки — цегляні.
  • Сходи дерев’яні, перемички збірні, залізобетонні.
  • Стіни мансарди з дерев’яних щитів.
  • Покриття — крокви дерев’яні, з пиломатеріалів.
  • Дах — хвиляста азбофанера, оцинкована жерсть.
  • Підлога — з дощок.
  • Вікна, двері — дерев’яні по серії 1.136.5—16.4.1.2 та ГОСТ 24698—81.

Зовнішнє cпорядження

Кладка стін зовні під розшивку швів.

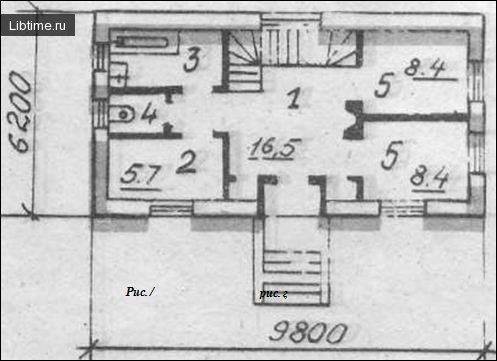

План будинку (1 поверху)

План 1 поверху: 1 — вітальня; 2 — кухня; 3 — ванна; 4 — туалет; 5 — спальні.

Внутрішнє cпорядження

  • Затирка стін з наступним покриттям клейовою фарбою або шпалерами.
  • Стеля пофарбована вапном, підлога — олійною фарбою.
  • Опалення — піч, газова плита.
  • Вентиляція — природна.
  • Електропостачання — напругою 380 220 В від місцевої мережі.

Витрати будівельних матеріалів

  • Цемент — 8,58 т.
  • Сталь — 0,67 т.
  • Бетон і залізобетон — 28,5 м3.
  • Лісоматеріали — 12,8 м3.
  • Цегла — 20,31 тис. шт.

Трудомісткість

Загальні трудові затрати на будівництво — 439 людино-днів.

Трудові затрати на будівництво 1 м2 загальної площі — 3,8 людино-дня.

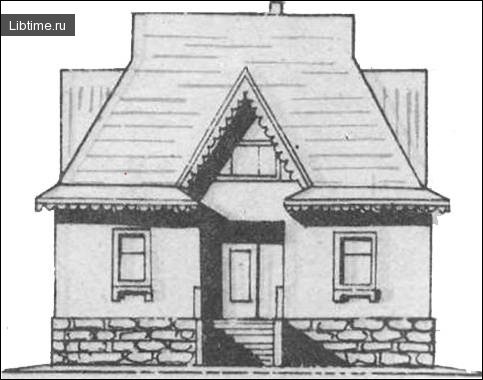

Загальний вигляд будиночка

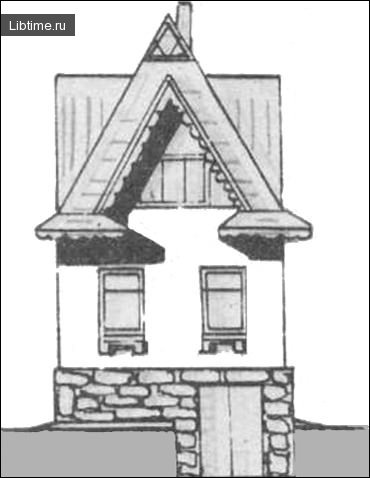

Вигляд з вулиці

Вигляд будинку з вулиці

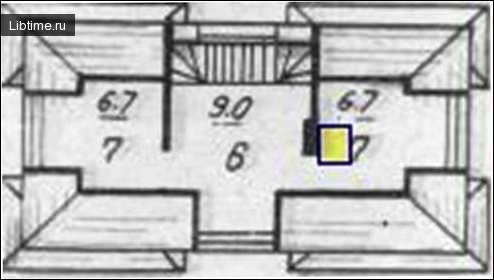

Мансардовий поверх: 6 — хол; 7 — спальні.

План мансардовий поверху

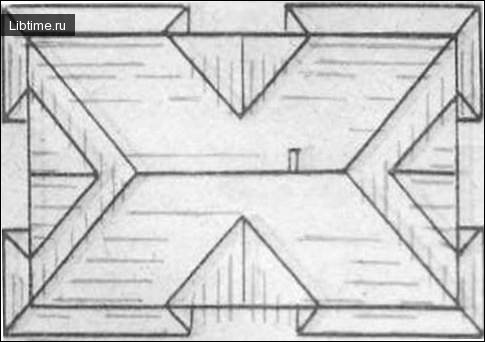

Вигляд з висоти пташиного польоту:

Вигляд з висоти пташиного польоту
