При более крупных масштабах рисунка нужно отойти дальше. Контролируя рисунок, глаза нужно прищурить, как и при способе уточнения. Бумага должна лежать перпендикулярно по отношению к направлению взгляда.
Предлагаем Вам рассмотреть 7 способов перспективного рисования.
Знакомство с семью главными способами, с помощью которых мы наблюдаем, опознаем, наносим, изображаем и проверяем предметы, не является самоцелью, а служит лишь подготовкой к их использованию при решении конкретных задач.
Рисовальщики смогут без затруднений решать какие-угодные перспективные задачи, если правильное применена этих семи способов станет для них навыком. Без правильного усвоения и отработки их нельзя добиться удовлетворительных результатов.
Примеры использования рисовальщиками приемов и навыков, приводимых ниже, не исчерпывают возможных вариантов. Предложенный метод рисования не является единственным.
Какие из описанных способов и навыков и в каком объеме педагог использует при работе с детьми, зависит от возраста учащихся, от степени их развития, от умения учителя использовать материал, от целей обучения, от намеченной степени точности и т. д. Если рисунок должен быть точным, значит и действие должно быть точным.
Учитель сам решает, какие способы и в какой последовательности следует применять соответственно подготовленности учеников. Положительным оказалось использование всех приведенных способов с учащимися в возрасте от 12 лет и больше. Некоторые способы усваивали даже одиннадцатилетние ученики.
Допустимо, чтобы и самоучки рисовали с натуры, используя семь способов при перспективном изображении вертикальных прямых, делениях, но они должны уметь изображать фасадные плоскости, знать пропорциональность размеров поверхности.
В школьной практике оправдал себя такой метод, когда обучение перспективному рисованию начинают с изображения цилиндрических тел и лишь после этого переходят к многогранным.
Способы изображения небольших круглых тел
Это упражнение удобно проводить на индивидуальных моделях, которые учащиеся изготовили в кружках под руководством учителя. Из карболитовой дощечки вырезывается круг и шлифуется так, чтобы он мог свободно вращаться вокруг горизонтальной оси (таковой могут быть воткнутые в дощечку булавки).
Дощечку можно вставить в деревянную подставку так, чтобы вращательная ось была вертикальной. Удобный размер стороны квадрата – 250 мм, радиус вырезанного круга–105 мм 7.
1-е упражнения по рисованию
Необходимо нарисовать подвижной круг в разных положениях.
Кстати, как рисовать круг в перспективе, мы уже рассматривали в отдельной статье ранее. Поставить модель с квадратом фасадно. Внутренний круг повернуть перед учащимися с основного положения фасадно до горизонтали. Ученики видят его как окружность, сужающуюся в эллипс.
Размер СD они могут сравнить с АВ либо наглядно, либо сопоставлением размеров СD и АВ (рис. 1). Размер СD можно получить на рисунке, если поворачивать любую окружность с диаметром АВ. Затем следует проверить или измерить отношение СD к АВ на модели.
После того, как измерением установлено, что СD равно половине АВ, на рисунке АВ делят пополам и получают величину изображения СD. При школьном рисовании нет необходимости уделять внимание теории перспективного сокращения между DS и СS. Мы сравниваем весь радиус СD.
Если повернуть квадрат нефасадно, возникнут дальнейшие варианты, но их следует объяснять более подготовленным ученикам. Квадратная доска будет в положении вертикально-фасадном, внутренний же круг будет либо в положении вертикальном, горизонтальном, нефасадном, либо в фасадном.
Эти задачи также не следует считать самоцелью.
Их нужно рассматривать как упражнения для выработки системы навыков самостоятельной работы. Как образуется и изменяется размер оси эллипса в соответствии с движением цилиндрического тела вертикально к плоскости наблюдения, выше над ней или ниже – все эти явления нужно наблюдать с учащимися индивидуально и коллективно, прежде чем установить размеры измерением.
Рисование эллипса
Рисование эллипса следует начинать, после того, как для учащихся этот процесс становится вполне ясным. Впоследствии ученики лучше поймут, как изображать перспективно круг в разных положениях, будет ли он на горизонтали, близко к ней, или удален от нее.
Когда определено, что меньший отрезок оси эллипса можно нанести на основной размер оси более одного раза или несколько раз, в то время, как нередко малая ось эллипса увеличивается так, что она откладывается на большей оси меньшее количество раз, ученики не должны измерять эти величины, а определять их соотношение размеров делением или умножением – 1:4, 1 : 1 и т. д.

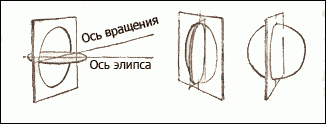

Подобным же образом следует продемонстрировать учащимся движение круга по горизонтальной плоскости в направлении от глаза вдаль и проанализировать эти явления.
Прежде чем рисовать цилиндрические тела в нефасадном положении, необходимо показать и нарисовать вертикальный квадрат с вписанной в него окружностью в нефасадном положении.
Ось эллипса на рисунке не совпадает с осью вращения, а будет наклоняться к острым углам перспективного квадрата. Правильно нарисовать эллипс – задача нелегкая. В геометрическом черчении для более легкого построения эллипса иногда применяют такие методы:
-
- Построить эллипс с помощью бумажной полоски. На полоску бумаги наносятся отрезки, равные половине оси (рис. 3 слева вверху) так, что МS = а (главная полуось эллипса), РМ = b (вспомогательная полуось эллипса). Если точка S проходит через вспомогательную ось, а одновременно точка Р через главную ось, точка М образует окружность эллипса.
- Если нужно вписать эллипс в заданный четырехугольник (рис. 3 справа вверху) так, что прямые AВ, СD являются его осями, можно применять такие способы:
- рисование эллипса с помощью нитки. Расстоянием АS = СF1 = СF2 = а (длина главной полуоси большого радиуса) определяем фокусы эллипса F1, F2. В них находятся концы нити длиной 2а. Натягивая нить грифелем карандаша, одновременно постепенно вписываем полуэллипс в половине квадрата АВ, С и вторую половину эллипса в квадрате АВ, D.
- метод вписанных окружностей в вершинах главной и вспомогательной осей.
Перпендикуляр на диагональ АС четырехугольника АSСА' опустим в центр вписанной окружности О, точку О'. Короткие дуги окружности дополняем в нужный нам эллипс (рис. 3 - снизу).
Точность нарисованного от руки эллипса проверяется обычно при помощи полоски бумаги или начертанием эллипса с помощью дуг в конечных точках главной и вспомогательной осей. Основанием для этого второго метода является описанный выше метод вписанных окружностей. Эллипсы в рисовании не вычерчиваются, а рисуются.
Рисование цилиндра в плоскости
1-й способ. В контурном рисовании для учащихся школ I ступени мы изображали цилиндр в виде четырехугольника, при этом верхнюю и нижнюю его круглые площади изображали как горизонтальные прямые. Соотношение размеров четырехугольника учащиеся чаще всего устанавливали на глаз.

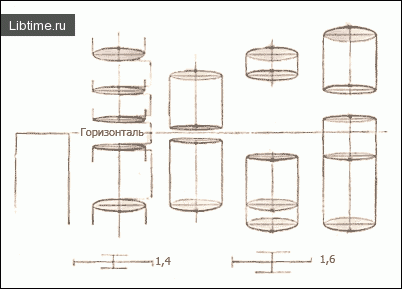

При перспективном рисовании цилиндра на II ступени обучения учащиеся опять могут исходить из профильного изображения цилиндра четырехугольником, основание которого они рисуют по своему представлению. На верхней основе, верхнем эллипсе, малая ось его сопоставляется с большой.
Если эллипс в пять раз меньше изображения ширины верхней основы, учащиеся разделят его на своем рисунке на пять частей. Одну пятую они нарисуют как отображение высоты верхнего эллипса. На нижней основе цилиндра, которую рисуют на бумаге, подложенной под цилиндр, сопоставляют малую ось с большой, если перед этим цилиндр сдвинули с бумаги, на которой нет отображения нижней площади цилиндра.
Этот эллипс будет казаться выше (рис. 4).
При сопоставлении окажется, что высота вмещается в ширине меньшее количество раз. По этому сопоставлению следует разделить отображение ширины на рисунке и нарисовать эллипс.
2-й способ. Устанавливается вспомогательный четырехугольник, в который врисовывается весь цилиндр с обоими основаниями. Эта вторая возможность легче воспринимается в тех классах, где учащиеся позже будут рисовать вращающееся тело в профиль и этот рисунок будет заканчиваться боковым силуэтом.
Выполнение. Под основание цилиндра подкладывается бумага так, чтобы передний ее конец был горизонтально-фасадным. На ней заштриховывается дно цилиндра. Учащиеся устанавливают и указывают высшую точку У, низшую X, боковую левую А, боковую правую В (рис. 4).
В низшей точке X проводят на подложенной бумаге вспомогательную фасадную горизонтальную прямую АХВ. На ней отмечаются и обозначаются проекции крайних точек ширины цилиндра, при этом один глаз закрыт, другой – прищурен. Находящийся в согнутой руке в вертикальном положении карандаш двигаем таким образом, чтобы он совпадал с прямой поверхностью цилиндра А.
Вертикально поставленный карандаш продвигается по горизонтальной плоскости до положения ОАа. Горизонтальная прямая основания цилиндра, проходящая в нижней проекции точки цилиндра, уже обозначена на подложенной бумаге в точке А.
Если нужно показать проекцию поверхности цилиндра b на прямую, которая проектируется на низшую точку X, тогда на горизонтально-фасадную прямую b прежде всего нужно смотреть так, чтобы удерживаемый вертикально карандаш совпадал с прямой поверхностью и ее проекцией А.
Затем, не поворачивая головы, нужно приложить карандаш, удерживаемый в согнутой руке, на прямую поверхность b, подобно тому, как это делалось раньше на поверхность а. После этого и получаем проекцию В. Ее мы затушевываем на бумаге и проверяем правильность изображения обратным действием.
Анализ упражнения. Учащиеся ведут наблюдение с одной точки. Карандаш держат в согнутой руке (если его держать в вытянутой руке, невозможно охватить столь значительную плоскость). Перед каждым учеником модель цилиндра.
Действием № 1 он устанавливает высшую точку Y и низшую X. Расстояние между ними является высотой вспомогательного четырехугольника. Сторона вспомогательного четырехугольника устанавливается так: вертикально стоящий фасадный карандаш с прямой поверхностью а и глазом О образовали воображаемую плоскость, направленную от глаза к прямой а. Карандаш, глаз и прямая поверхность а пересекут горизонтальную плоскость в линии пересечения ОА.
Если приложить карандаш к центру цилиндра, получим плоскость ОХY, при дальнейшем движении карандаша так, чтобы он совпадал с прямой поверхностью b, образуется воображаемая плоскость ОВb. Линия пересечения этой плоскости с плоскостью горизонтальной является прямой ОВb. Отрезок АВ является проекцией ширины цилиндра и основой вспомогательного четырехугольника.
В этом отрезке представляется вспомогательная фасадная плоскость, в которой находится вспомогательный четырехугольник для данного цилиндра. В этом случае сторона вспомогательного четырехугольника является горизонтальной фасадной прямой на подложенной бумаге, которая проходит через проекцию низшей точки тела. Ее крайние точки образуют проекции левой и правой крайней прямой поверхности тела.
Таково положение и с высотой. Высотой вспомогательного четырехугольника является расстояние перпендикуляров, опущенных с точки, которая кажется нам высшей, к ее проекции на вспомогательной горизонтальной фасадной прямой, которая проходит через проекцию низшей точки тела. Размеры вспомогательного четырехугольника учащиеся определяют путем сравнения меньшей его стороны с большей.
Если окажется, что в длинной стороне четырехугольника высота его укладывается 1,5 раза, то его можно нарисовать так: отложить удобную произвольную ширину четырехугольника и считать ее основанием, а взяв высоту его в 1,5 раза меньшую, строить вспомогательный четырехугольник.
Можно поступить и иначе: любую, удобную в данном случае высоту разделить бумажной полоской так, чтобы на большей части можно было отложить высоту 1,5 раза. Это и будет искомой шириной вспомогательного четырехугольника. Если при измерении мы уложились в высоте дважды, нужно затем на рисунке разделить взятую высоту также на две части, одна из частей и будет искомой шириной.
На подложенной под модель бумаге прямая, идущая к глазу, – это направление вертикального карандаша. Она на рисунке является вертикальной стороной или высотой вспомогательного четырехугольника. На рисунке обе вертикальные стороны вспомогательного четырехугольника проверяются вертикально поставленным карандашом.
На III ступени обучения учащимся нужно это правило подчеркнуть. Когда правильно построен вспомогательный четырехугольник, ученики проводят вертикальную ось тела. Затем определяют и изображают его основания. На вертикальной оси цилиндра сопоставлением устанавливается соотношение осей верхнего, видимого эллипса.
Если установят, что меньшая ось откладывается на большей 6 раз, под рисунком замечают: 1 : 6 (это учащиеся обычно забывают). Потом ширину проекции цилиндра делят на 6 частей (примерно на глаз, а проверяют бумажкой) и одну шестую часть наносят от высшей горизонтальной прямой на вертикальную ось вспомогательного четырехугольника.
В изображенный четырехугольник вписывают эллипс. Если нужно определить нижний эллипс, измеряют его величину так, как он зарисован на подложенной бумаге. Модель на это время отодвигают. Зарисовка основания модели необходима при рисовании групп предметов, особенно многоугольных.
Упражнение: определить и изобразить проекцию самой низкой точки тела.
Чтобы определить, куда спроектируется точка из пространства на подложенную под модель бумагу, можно пользоваться способами, показанными на рис. 5.
На нем показаны проекции точек, кажущихся наблюдателю самыми низкими.
Рисование перспективы кувшина
Определяем и рисуем:
- четырехугольник для всего предмета (без ушка) и ось его;
- эллипсы (прежде всего их ближайшие точки F, G);
- контурные линии и ушко.
Выполнение:
- На подложенной под моделью бумаге зарисуем дно кувшина. Через низшую точку на подложенной бумаге проведем вспомогательную фасадную прямую, на ней нанесем проекции крайних точек. Измеряем наибольшую ширину кувшина до ЕF на модели (полтора раза). Если изберем удобный для нас размер ширины, то есть прямой ВС, нанесем это расстояние от Е вверх полтора раза, обозначим точку 1 и начертим вспомогательный четырехугольник, в котором проведем 1Е. Этим будет выполнен пункт а) анализа.
- Измеряем на модели, сколько раз откладывается а–b в Е1 или в АD. Здесь будет наиболее удобно соизмерить а – b с АD. На рисунке разделим пополам АD; а – b равно половине АD. Действием № 2 или измерением устанавливаем, что дно кувшина имеет такую же ширину, как и горло. Изобразим ширину дна, определяем положение точек G, F, а потом точки I. Когда определим, что GF равно одной трети 1Е, разделим на своем рисунке отрезок 1Е, который у нас уже изображен, на соответствующее количество частей. Одно деление будет искомым изображением 1F. Отображение точки G найдем соизмерением на модели 1G с а–b. Потом разделим ширину эллипса на такое же количество частей. Одна целая часть будет искомой вы-сотой эллипса. Нарисуем видимый самый верхний эллипс. Затем отодвинем кувшин и сопоставим с шириной нижнего эллипса (на модели). Одна часть ширины будет искомой высотой нижнего эллипса. Поскольку средний эллипс мы не можем измерить, определим его высоту на глаз. Высоту снова изображаем с помощью осей. Определяем и наносим их ближайшие точки, рисуем на большой оси эллипса дуги в точках касания и соединяем их с дугами, проходящими через концы малой оси (рис. 6).
- Контурную линию изображаем так, чтобы целый эллипс, проходящий через точку F, находился в шаровидной части кувшина. Если мы хотим нарисовать кувшин без соблюдения пропорций и измерений, то должны начинать с наибольших частей, то есть с шаровидной части, к которой уже дорисовываем горлышко и ушко (рис. 6).
Модель всегда можно сопоставить с тем, что изображено на рисунке. Вернее всего было бы сопоставлять их всегда с одним и тем же основным размером.
Однако иногда необходимо сопоставлять с тем размером на модели, который удобнее всего для этого, то есть при делении которого у нас получаются половины, третьи и даже шестые, а при умножении целые части.
Рисование перспективы бокала
Точно так же, как и с кувшином.
Одинаковое выполнение задания. Измерением на модели создаем четырехугольник: АD равна половине ЕJ. Ширина верхнего отверстия и глубина бокала одинаковы, АD = = JF. Точка F лежит посредине JЕ. IG равна одной трети 1Е. При сопоставлении эллипсов устанавливаем, что IJ равна одной шестой АD; КЕ равна одной трети ВС (рис. 7).
- На рисунке мы избрали произвольное изображение удобной высоты JЕ. Точка F делит высоту пополам. AD ПО длине равняется JF. Нарисуем вспомогательный четырехугольник и его ось.
- Измерением мы разделили JF пополам, определили и показали точки F, I, К и G. Нарисовали четырехугольник и для эллипсов, в них – оси, а в точках касания нужные нам дуги и потом эллипсы верхнего отверстия и основания подставки.
- Контур чаши точно определяет ширину эллипса. Малая ось этого эллипса равна одной пятой большой оси, что определяем на глаз.
Следует обратить внимание на то, что рисунок ножки проходит к изображению основания через большую ось нижнего эллипса.
Если размеры бокала другие, следует рисовать по результатам, полученным измерением чаши с помощью вспомогательного четырехугольника. При измерении через низшую точку бокала на подложенной бумаге проводится горизонтальная фасадная прямая, на ней проектируется крайняя левая и крайняя правая точки.
Этим самым на подложенной бумаге устанавливается искомая ширина модели или ширина вспомогательного четырехугольника АВ. На модели АВ сравнивается с ЕF. Этим действием определяем высоту вспомогательного четырехугольника, а потом делением находим ширину изображаемого предмета. Измеряется изображаемое расстояние в промежуточных высотах в точках G, Н, J.
На рисунке АВ делится на такое количество частей, чтобы одна часть являлась отображением искомого размера IЕ. Рисуется нижний определенный эллипс LМ измерением ЕF или сопоставлением с АВ. На рисунке из точки G проводится кривая к J и к K.
Рисуется часть окружности возле точки I, а затем ножка. Дорисовываются детали (толщина стекла, ножки, междукружия, промежуточные отверстия).
Задание: нарисовать цилиндр в горизонтальном нефасадном положении.
Действием № 4 наносим направление прямых поверхности р' и р". Расстояние между ними разделим пополам и определим ось о. Большие оси эллипсов а, b являются перпендикулярами оси о. (У вертикально стоящих цилиндров эти оси тоже перпендикулярны.)
Отношение малой вспомогательной оси к основной большой оси переднего видимого эллипса лежащего цилиндра определяем измерением. Точно так же определяем отношение большой оси переднего эллипса к длине цилиндра.
Если большая ось эллипса меньше, сопоставляем а с АZ. Затем на рисунке наносим отрезок а на ось о в таком отношении, какое мы получили при соизмерении.
Соотношение размеров на ближайшем основании поддается измерению, соотношение же размеров отдаленного основания определяется на глаз или измеряется по оси тела.
У основания, близкого к вертикали, большую и малую оси можно определить соотношением в несколько раз, поскольку вспомогательная ось эллипса кажется меньшей (рис. 9). У основания, отдаленного от вертикали, размеры малой оси эллипса можно отложить меньшее количество раз.
Это положение представляется учащимся очень трудным, особенно при значительном уменьшении величины АZ. Это в основном бывает в том положении цилиндра, когда ближайшее основание мы видим почти фасадно.
Ученикам уже известно, что при повороте окружности в нефасадное положение один размер сокращается, но обычно не известно, какая ось сокращается. Более короткой всегда кажется та ось эллипса, направление которой совпадает с осью тела. Сначала мы определяем и рисуем оси тела, потом перпендикуляры к ним, то есть оси эллипса.
Рисуем шар и полусферу
Изображаем шар в виде окружности. Плоскостной разрез, проходящий через центр шара, не является горизонтальным. Направление большой оси эллипса определяем визуальным способом, известными нам действиями № 3 и 4 и наносим на рисунок изображение шара.
Малая ось эллипса является перпендикуляром к большой. Расстояние между конечными точками малого эллипса сопоставляем с большой осью, а потом в таком же соотношении делим большую ось на рисунке и изображаем длину малой оси эллипса.

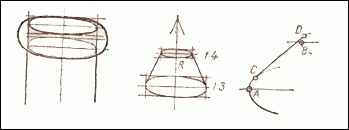

Изображаем кольцо на цилиндрическом сосуде
Чтобы изобразить кольцо, мы должны нарисовать на низком цилиндре два эллипса: верхний и нижний.
Они как бы соединены круглым кольцом, охватывающим расстояние от самой верхней точки рисунка до самой низшей (рис. 10 - слева).
Рисование усеченного конуса
Нижнее основание усеченного конуса рисуем на подложенной бумаге, на которой потом определяем размеры его. Когда создан эллипс основания, ставим модель на прежнее место, наносим боковые направления, измерением устанавливаем соотношение размеров нижнего и верхнего оснований.
Низшую точку верхнего эллипса R мы определили уже раньше измерением на модели. Убеждаемся в том, что боковые прямые поверхности являются касательными эллипса и что они не выходят ни из точки А, ни из точки В, а из точек С и D (рис. 10 справа).
Рисование конуса, лежащего в нефасадном положении
Следует поступать, как и в задании № 6 при рисовании цилиндра в нефасадном положении. Наносим направления а, b, YХВ. Проведем СD – перпендикуляр к YВ. Сравним YВ с СD сопоставляем также АВ с CD (АВ будет короче, потому что она лежит на оси тела, которая нам кажется укорачивающейся).
Сравним измерением YА с АВ и YА с YВ. Рисуем эллипс и проверяем.
Рисуем усеченный конус, лежащий на выпуклости в нефасадном положении
Начало работы в этом задании сходно с предыдущим: наносим направления боковых линий к оси. Затем опускаем перпендикуляры к оси тела, определяем и рисуем видимый эллипс. (О соотношении осей невидимого эллипса см. анализ задания № 6.)
Крайнюю точку видимого эллипса Y отыскиваем сравнением АВ с ХY. Сравниваем на глаз и соизмеряем. Ось тела опять является осью симметрии угла вершины.

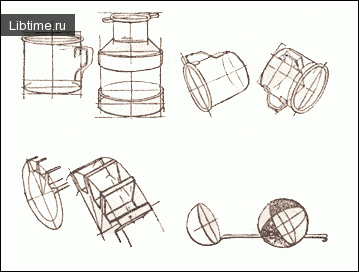

Рисуем предметы быта
Рисование геометрических тел является подготовкой к изображению предметов быта, формы которых обычно являются комбинациями форм различных геометрических тел. Можно рисовать малые предметы, кухонную посуду, стекло, предметы быта в различных положениях, части машин и т. д.
Последовательность работы. Формы геометрических тел мы изображаем известным способом. Таким же способом рисуем наибольшую часть заданного предмета, потом дорисовываем детали. Идем от целого к частям. Основу предмета делим на части.
При рисовании кухонной посуды обращаем внимание на то, чтобы ушко предмета было расположено симметрично по отношению к середине эллипса (рис. 11). Следует заметить, что верхняя плоскость ушка своей осью направлена к центру вспомогательного эллипса.
Отмечаем и проводим прямую, которая определяет размеры всего предмета вместе с ушком.
В этой работе особенно необходимы вспомогательные направления для лежащих предметов.
На рис. 11 изображены два такие положения. Верхние края кружки имеют кольцевидную форму. При изображении деталей машин нужно показать перспективу междукружия верхнего и нижнего оснований.
На рис. 11 изображена часть зубчатого колеса. Когда все эллипсы точно нарисованы, определяем положение вершины зубцов на глаз и измерением. От их вершин к центру эллипса проводим соединительные прямые. Это и будут оси зубцов. Их ширину точно определяем на обоих эллипсах междукружия. Когда мы изобразили высоты зубцов, рисуем форму зубцов на отдаленном основании, проведя от ближайших точек зубцов перспективные прямые к отдаленным точкам.
Если нам нужно изобразить поверхность шарообразных тел, проводим через центр шара, как при рисовании чаши, вспомогательные оси. Если плоскости этих окружностей будут перпендикулярны друг к другу, необходимо, чтобы и оси эллипсов были также перпендикулярными.

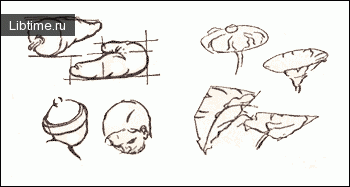

На рис. 12 фрукты тоже имеют приблизительно шарообразную форму. Действием № 1 определяем, насколько выше кажется нам груша, чем яблоко. Следует предостеречь учащихся от возможной ошибки – неверной схематизации форм.
Точно так же на рисунке 13 видно, как действием № 1 удобно уточнять свое наблюдение и начинать перспективное изображение форм, которые находятся ближе всего к глазу передней фасадной части предмета.
Как и при рисовании геометрических тел, так и при изображении различных предметов не следует завершать окончательных линий, пока не нарисуем весь предмет упрощенно, хотя бы начерно или основную его форму.
И при рисовании повернутых или наклоненных голов удобно и целесообразно начинать с расположения в плоскости общего рисунка шарообразных предметов.
На последнем видим, что иногда для сохранения размещения предмета на рисунке следует использовать вспомогательные эллипсы или многоугольники, с помощью которых можно лучше определить общий вид и размеры изображаемых предметов.
Можем использовать и так называемую «блокировку», если она не понимается формалистически.
