Как рисовать дом

Этот вид рисования называют употребительным, иногда великомасштабным или «большой перспективой». Сейчас мы научимся как рисовать дом, исходя и законов перспективы.

Рисование дома исходя из законов перспективы
Рисование дома исходя из законов перспективы

В пояснении к рисунку в статье, где описано рисование стены дома, мы сказали, что покажем ученикам и назовем все, что подлежит рисованию.

Следует исходить из сознательного наблюдения реальных предметов, явлений природы. На проекте постройки с натуры выбираем простую, но бросающуюся в глаза кратчайшую прямую, потому что перед этим учащиеся уже рисовали части дома в фасадном положений. В этом положении «углом» берем за основную длину размер вертикальной ближайшей грани дома, не слишком отдаленную от глаза. На ней определим по уровню глаза эти горизонтали. Когда узнаем положение точек по отношению к основной вертикальной грани, определим положение вертикальной и горизонтальной плоскости нанесением направлений и сопоставлением. По результатам сопоставления или общей оценки потом изображаем на рисунке.

Кабачкиак правильно рисовать дом

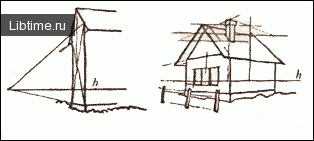

Рисунок 1 — Рисуем дом.

Отображение ближайшей вертикальной грани на рисунке изберем произвольной длины. Исходя из результатов сопоставления на модели, делим или умножаем на чертеже отображение ближайшей вертикальной грани.

Правильный рисунок или фотография позволяют делать выводы и правила перспективы об удалении, о фокусах, о главной точке, о сокращениях и др.

О неправильных методах обучения этому виду рисования мы упоминали в начале этой книги.

Как разместить учащихся перед углом дома? При большой перспективе (часть или целая постройка) выбираем так называемые неживописные положения, обозначенные кружками (рис. 2). Если учащиеся размещены в два ряда или друг за другом, нужно, чтобы каждый из них видел весь комплекс и мог протянутой рукой производить нужные рисовальные движения. Некоторые правила того, как рисовать дом, мы Вам описали, так же моете ознакомится с тем, как рисовать открытые двери дома. Сейчас давайте посмотрим как рисовать угол помещения.

Как рисовать угол помещения

На боковой стене открыта дверь, но она не перпендикулярна стене. Рисуем внутреннюю или внешнюю сторону дома, причем направление нашего взгляда не параллельно с горизонтальными гранями, видим все эти грани нефасадно. Из этого вытекает и последовательность всей работы.

Избираем в интерьере фасадную вертикальную грань за основную. Все искомые размеры будем сопоставлять с ней. Нефасадные направления нанесем. Основным размером на рис. 3 можем избрать грань СD или ближайшую грань двери АВ, считая ее центром рисунка. Так как дверной косяк нефасадный, следует начать с грани АВ, которая является основной. С ней будем сопоставлять все остальные размеры.

Распределение учащихся

Рисунок 2 — Положение учащихся при рисовании

На грани АВ определим точку Е на уровне глаза. По результатам измерения разделим на рисунке размер на то же количество частей.

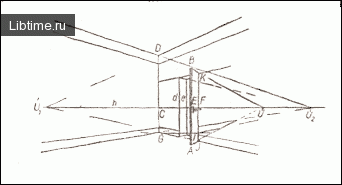

Рисуем угол дома

Одна целая часть будет искомым расстоянием, конечная точка Е находится на уровне глаза. Проводим через нее горизонтальную линию, которая будет изображением горизонтали. Сопоставим ЕF с АВ на модели и нарисуем. Через точку F проводим вертикальную линию. С вершины В опускаем прямую ВК, с вершины А прямую АJ и продолжим их. Они пересекутся на горизонтали в точке U, конечно, если рисунок выполнен правильно. Если же не пересекутся, значит в рисунке допущена ошибка, ее следует найти и исправить.

Определим и изобразим грань GD. ЕС сопоставим с АВ на модели и нарисуем. Через точку С проведем вертикальную линию. Точка G будет точкой пересечения этой вертикальной и направления, нанесенного с точки J. GD на модели сопоставим с АВ. Если они будут равными, отметим точку D. Нефасадные направления, выходящие из точки D перенесем и изобразим направления из точки G. Нефасадные параллельные горизонтали, которые видим на правой стене, будут мнимо сходиться на рисунке в точке U, на горизонтали, горизонтальные нефасадные направления левой стены – в точке U2.

Рисование косяка

Отрезок d лежит между АВ и GD. На модели сопоставим Еd с ЕС, затем изобразим на рисунке. Отрезок е лежит между отрезком d и АВ. Прикрыв один глаз, можем установить, что лежит ближе – d или АВ. Если нанесем нефасадные направления из точек J и К, то получим следующие вершины косяка.

Из правильно выполненного рисунка можем вывести правило, согласно которому все горизонтальные направления, лежащие на левой стене и на плоскостях ей параллельных, на рисунке сходятся в точке U2, параллельные горизонтальные, нефасадные, лежащие на правой боковой стене или на плоскостях, параллельных этой стене, сходятся перспективно в точке U1 Горизонтальные направления двери не являются параллельными ни правой, ни левой стене и на рисунке мнимо сходятся в точке U, опять на горизонтали, так как являются горизонтальными нефасадными.
