Условные обозначения пород

После уроков со штрихами и точками можно перейти к условным обозначениям различных горных пород и способов их залегания. Известно, что существуют породы осадочные и магматические. В данной статье мы изучим условные обозначения пород этих двух видов.

Условные обозначения песков

Осадочные породы обычно залегают пластами, вторые чаще сплошными массами. Наиболее распространенные осадочные породы: пески, песчаники, конгломераты, глины, глинистые сланцы, торф, угли, известняки и др. Наиболее распространенные магматические: граниты, диориты, диабазы, базальты и вообще лавы. Каждая из пород на разрезах может быть показана такими условными обозначениями, которые в какой-то мере напоминают изображаемую породу. Так, например, пески всегда обозначаются точками. Пески слоистые удобнее обозначать точками, как указано на рисунке 1, I, а не слоистые — как на рисунке 2, II.

Способы залегания слоев могут быть различны: горизонтальные, наклонные и т. д. Сообразно с этим размещаются штрихи и точки (рис. 2, I и III). Песчаники обозначаются примерно так же, как и пески. Конгломераты, состоящие из окатанных галек различной величины, обозначаются приблизительно так, как на рисунке 3 А. Глины, не имеющие хорошо выраженной слоистости, обозначаются горизонтальными короткими штрихами (рис. 3 Б). Горизонтальные пласты слоистых глин — горизонтальными длинными штрихами (рис. 3 В).

Условные обозначения пород

Рисунок 1 — Условные обозначения песков

Обозначение разных песков

Рисунок 2 — Обозначение разных песков:

I — слоистые глины, II — не слоистые пески, III — косослоистые глины

Условные обозначения глины

Глины с примесью песков — штрихами и точками (рис. 2 Г). Глины с валунами — штрихами и кружочками, обозначающими валуны (рис. 2 Д).

Условные обозначения глины

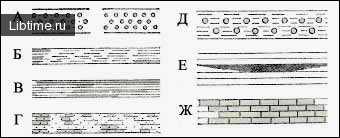

Рисунок 3 — Условные обозначения глины

Глинистые сланцы обычно обозначаются как и слоистые глины, т. е. густо расположенными длинными штрихами, проводимыми по направлению пластов. Торф и каменные угли обыкновенно изображаются сплошным черным тоном (рис. 3 Е). Пласты известняков, которые почти всегда отличаются наличием большого количества вертикальных трещин, изображаются кирпичиками (рис. 3 Ж).

Условные обозначения других горных пород

Граниты и другие магматические породы чаще всего обозначаются редкими крестиками или уголками (рис. 4). Базальты, которые довольно часто имеют характерное столбчатое строение, изображаются темными вертикально расположенными штрихами, а иногда просто темной массой, как и другие лавы.

Условные обозначения других горных пород



Рисунок 4 — Слоистые осадочные породы, прорванные жилами изверженных пород

Упражнения с применением условных обозначений пород удобнее всего производить, строя те или другие разрезы. Их можно заимствовать из любого курса геологии.

Примеры условного обозначения пород

После упражнений с построением схем и тушеванием у нас создается возможность строить не только различного рода профили, но и разрезы. Приведем несколько наиболее характерных примеров в порядке возрастающей трудности их рисования (рис, 5—9).

Моноклинальная структура

Рисунок 5 — Моноклинальная структура

Останец терассы

Рисунок 6 — Останец терассы (р. Катунь)

Поперечный разрез террасы

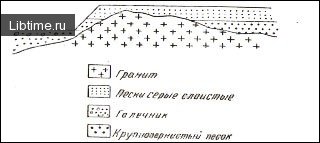

Рисунок 7 — Поперечный разрез террасы р. Катунь, (южнее Мичуринска)

Поперечный разрез морен

Рисунок 8 — Поперечный разрез морен и межморенных пространств

Северные склоны гор покрыты лесом

Рисунок 9 — Северные склоны гор покрыты лесом, южные почти безлесные (Алтай)
